[설비도면] 설비 관련 기호 및 용어

업계 종사자가 아닌 이상 얼마나 들여다 보거나 혹은

알아야 할 필요가 있나? 싶은 기호들로 가득한 것이 도면입니다.



건축도면만 봐도 머리가 어지럽다고 하시는 건축주 분들도 많이 계시는데

설비도면은 얼마나 저세상 모습일지...

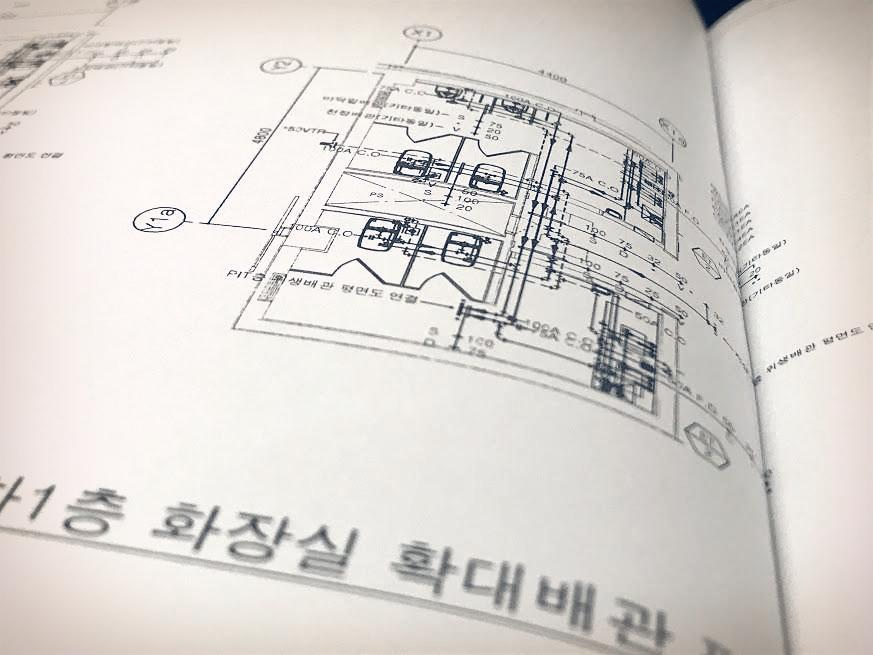

우리가 사용했던 화장실에는 저런 배관들이 어지럽게 지나다닌다는 말이죠



책의 목록이나 지도의 범례처럼

도면에도 표현, 또는 용어에 대한 정의가 있습니다.



(개인적으로) 빠르게 찾아보기 위해 올려두었던 내용이지만

이 내용들은 도면에 이미 표현되어 있는 것이죠.



이 암호같은 표현들이 이런 뜻이었구나 정도만 보셔도 좋을 듯 하구요.

내 집을 지었는데 도면에 무슨 내용인지 모르겠다 싶을때 참고하셔도 좋겠습니다.






---///--- SS ---///---   :  고압스팀 공급관 (5kg/㎠)          High Pressure Steam Supply

---///--- SR ---///---   :  고압스팀 환수관 (5kg/㎠)          High Pressure Steam Condensate

---//---  SS  ---//---    :  중압스팀 공급관 (2kg/㎠)          Medium Pressure Steam Supply

---//---  SR  ---//---    :  중압스팀 환수관 (2kg/㎠)          Medium Pressure Steam Condensate

---/---   SS   ---/---     :  저압스팀 공급관 (0.35kg/㎠)     Low Pressure Steam Supply

---/---   SR   ---/---     :  저압스팀 환수관 (0.35kg/㎠)     Low Pressure Steam Condensate

------  MTWS  ------    :  증온수 공급관(100-120℃)         Medium Temperature Water Supply

------  MTWR  ------    :  증온수 환수관(80-100℃)           Medium Temperature Water Return

------   HWS   ------    :  온수 공급관(70-80℃)                Hot Water Supply

------   HWR   ------    :  온수 환수관(70-80℃)                Hot Water Return

------    CS    ------     :  냉수 공급관(5-12℃)                  Chilled Water Supply

------    CR    ------     :  냉수 환수관(5-12℃)                  Chilled Water Return

------   CWS   ------    :  냉각수 공급관                           Cooling Water Supply

------   CWR   ------    :  냉각수 환수관                           Cooling Water Return

------   CHS   ------     :  냉온수 공급관                           Chilled & Hot Water Supply

------   CHR   ------     :  냉온수 환수관                           Chilled & Hot Water Return

------   FCS   ------     :  팬코일 냉온수 공급관                 Fan Coil Supply

------   FCR   ------     :  팬코일 냉온수 환수관                 Fan Coil Return

------    RG    ------    :  냉매 가스관                               Refrigerant Gas

------    RL    ------     :  냉매 액관                                  Refrigerant Liquid

------   BOS   ------    :  벙커C유 오일 공급관                  Bunker C - Oil Supply

------   DOS   ------    :  경유 공급관                               Diesel Oil Supply

------    ●    ------      :  급수 공급관                               City Water

------   ●●  ------      :  급탕 공급관                               Domestic Hot Water Supply

------  ●●●  ------    :  환탕 환수관                               Domestic Hot Water Return


------     +    ------      :  정수 공급관                               Natural Water Supply

------     E     ------     :  팽창관(점선)                             Expansion Line


------     D     ------     :  배수관                                      Drain Pipe

------     S     ------     :  오수관                                      Soil Pipe

------     V     ------     :  통기관(점선)                             Vent Pipe

------    RD    ------     :  우수관                                      Roof Pipe

------     G     ------     :  가스관                                      Gas


------    CA    ------     :  압축공기관                                Compressed Air Pipe

------     A     ------     :  공기관(점선)                              Air

------     H     ------     :  옥내 소화전 배관                        Indoor Fire Hydrant Pipe

------    SC    ------     :  연결송수구, 방수구                    Siamese Connection Pipe

------    SP    ------     :  스프링클러 배관                        Sprinkler Pipe

------   H.G   ------      :  하론 가스관                              Halon Gas Pipe







*사실 건축주나 일반인들이 알아볼 필요는 없는 내용이지요.

도면 해석이 필요할땐 전문가를 찾으시면 되는 것이죠?  ^^;;;...
